【专业设备知识】了解你的设备线缆(上)

2020-07-30 责任编辑:皇族DJ学院 人气:201

连接线缆肯定不会是做DJ设置时最迷人的部分,但没有了它们你所做的也都会是无用功。在通常的设置中,会有一系列令人困惑的插头和线缆需要处理,这让很多DJ感到困惑。在本文中,我们将介绍平衡和非平衡输入之间以及模拟和数字插头之间的差异,并将重点放在你在DJing时最有可能遇到的线缆上。
确定在设置时所需的线缆是一回事,把所有的设备连接在一起是另外一回事。如果弄错了,你可能会付出不菲的代价,甚至是损坏设备。
我们首先来看看在DJing时两类常见线缆的区别:模拟和数字。模拟线缆将电声信号从一端传输到另一端,而数字线缆则以2进制代码传输数据(也就是计算机语言中的0和1)。

现在开始讨论在家中或者在俱乐部设置DJ设备时最有可能遇到的线缆类型,让我们从最常见的模拟音频线缆开始。

模拟线缆

模拟线缆分为两大类:平衡和非平衡。平衡线缆可以减少从一端传输到另一端(比如从DJ混音台到PA系统)时所拾取的噪声/干扰量。在线缆容易受到干扰或者需要远距离传输时就需要选择平衡线缆。

大多数家用或者个人音乐设备会使用非平衡线缆,这是因为线缆两端的距离不大。

平衡线缆通常都是单声道的,也就是说你需要两根线缆才能获得立体声,比如混音台和高阶控制器的主输出。部分非平衡线缆是立体声的,只需要一个插座连接,比如你的DJ耳机。

RCA

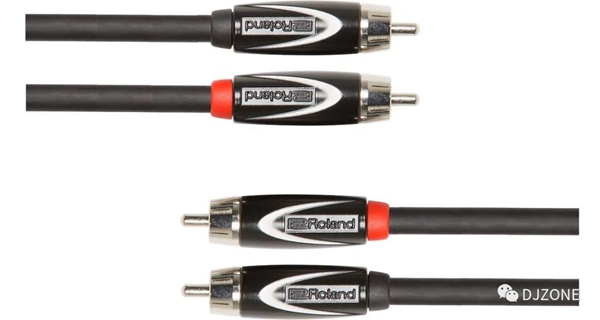

RCA(Radio Corporation of America/美国无线电公司)可能是DJ们最常遇到的非平衡插头,通常用于连接DJ台上不同的设备。这是因为DJ混音台的输入接口多数是RCA。

在这种情形下,线缆不必走得很远,所以没有必要进行平衡连接。RCA线缆是单声道的,所以通常都是成对使用。一般而言左通道用白色标记,右通道用红色标记。

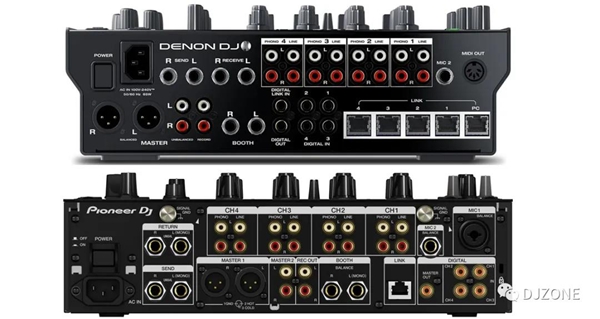

DJ硬件在使用RCA时会遇到两种不同的“级别”:Phono和Line,Phone对应唱机的输出,其输出电平会比CDJ或其他设备的输出低很多。多数混音台或者支持外部输入的控制器可以在Phono和Line之间切换,或是设有两者的独立输入接口。

在连接前请确保你知晓需要使用的是哪种级别,并将线缆插入适合的端口。不慎将Line信号插入Phono端口会带来可怕的噪声,也不会对你的混音台有任何好处。

XLR

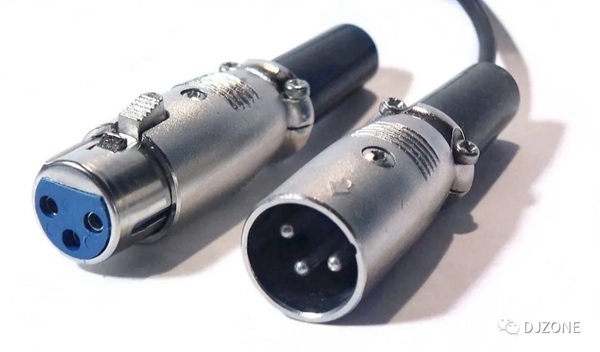

XLR/卡农是两种最常见的平衡接头之一,它常见于混音台、高阶控制器的主输出,也是话筒的主要接口。

这种接头还有一个优点是非常牢靠(插头会卡在插座上),但与其他接头相比也相当笨重,在空间有限的小型控制器上使用会是个问题。由于是平衡接头,在传输立体声信号时需要两根线缆。

TRS/TS

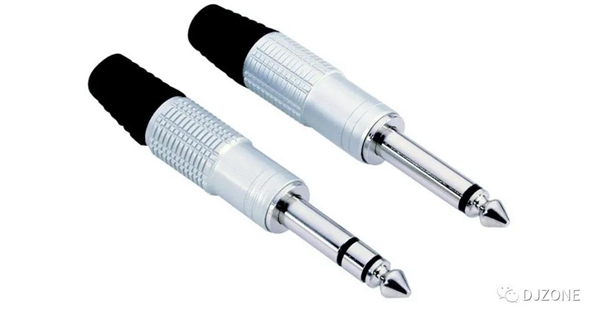

TRS(Tip-Ring-Sleeve)可能是最令人迷惑的插头。首先是具有不同的尺寸,有1/4英寸即6.35毫米和1/8英寸即3.5毫米。其次是很容易将TRS和TS(Tip-Sleeve)混淆,TRS接头可以插入TS插座,反之亦然。两者的区别在于触点数量,TRS有三个,TR只有两个。

TS线缆用于单声道、非平衡信号,最常见的是电吉他。TRS线缆可以用于单声道、平衡信号,也可以用于立体声、非平衡信号。我们要重点讨论的是TRS。

TRS可以用作XRL更为紧凑、相似质量的替代品,用作混音台或声卡的输出接口。俱乐部混音台和高阶DJ控制器常将其作为舞台监听输出接口。

与此同时TRS也会用于非平衡的立体声线缆,比如混音台和声卡上的耳机输出都是TRS插座。

Speakon

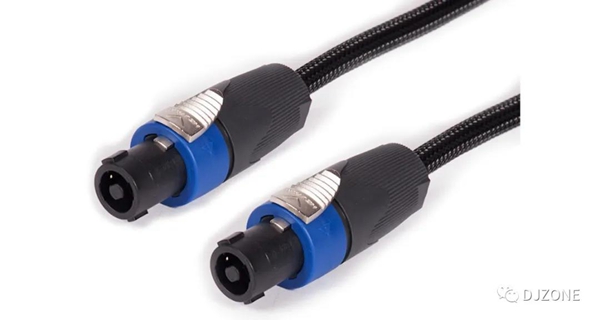

Speakon是较新的模拟音频连接件,是由行业大咖Neutrik研发的,用于接收大电流信号。带有自锁机构的Speakon接头最常用于功放到扬声器的连接,也就是俗称的音箱插。

数字线缆

S/PDIF


S/PDIF的全称是Sony/Philips Digital Interconnect Format,是索尼与飞利浦公司合作开发的一种民用数字音频接口协议。

S/PDIF接口分为两种,一种是Coaxial同轴接口,另一种是TOSLINK光缆接口(上图所示)。我们在CDJ2000或高端的混音台上会找到标记为Digital Out/In的Coaxial接口,尽管看起来很像RCA接口,并且也确实能用RCA线缆替换使用。但在国际标准中,S/PDIF需要用75欧姆电缆传输。
